在工业管道与压力容器设计中，正确理解管道的Sch（Schedule）等级和法兰的Class等级对设备的安全性与经济性至关重要。本文将对这两项关键参数进行简要说明，帮助工程师快速掌握选型依据。

一、管道Sch等级的含义与应用

Sch是“Schedule numbers for pipe size”的缩写，其数值定义为管道设计压力与材料在设计温度下许用应力的比值乘以1000，并经圆整后得到。

例如，设计压力为1MPa，材料许用应力为100MPa时，Sch值为1/100×1000=10，故应选用不低于Sch.10的管道。

为便于记忆，通常材料的许用应力约100MPa时，Sch.80管道可承受约8MPa压力，Sch.160对应16MPa，以此类推。该方法可为初步选型提供参考。

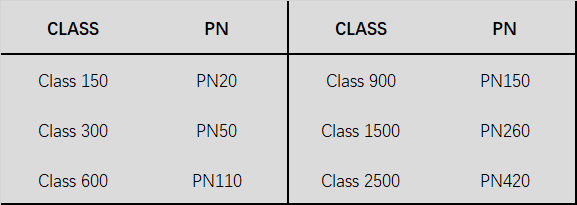

二、B16系列法兰的Class等级与螺栓设计

B16系列法兰的Class等级以A105/WCB材料在454°C下许用应力60.3MPa（8750PSI）为基准，其压力额定值计算公式为：

P₁ = (10S/8750) × Pr ≤ Pc

其中，S为法兰材料许用应力（MPa），Pr为Class等级值。以Class 150法兰为例，若材料许用应力为100MPa，其允许工作压力约为(10×100/8750)×150=17Bar（1.7MPa），相当于材料许用应力的1.7%。

法兰连接的螺栓面积需满足：

Ab × 120MPa ≥ Ag × Pc，

其中Ab为螺栓截面积，Ag为垫片密封面内的承压面积。

B16.5标准法兰的螺栓配置通常具有较高安全余量（如A193-B7螺栓安全系数≥6），因此按标准选型的法兰无需额外校核计算。

结语

掌握Sch与Class等级的核心逻辑，可有效提升管道与法兰选型的准确性与效率。在实际工程中，建议结合具体材料参数和规范要求进行验证。
