垫片作为压力容器法兰密封的核心部件，其选型直接影响设备的安全性与可靠性。设计人员常面临介质、温度、压力等多重因素的综合考量，需在质量与成本间取得平衡。本文系统解析垫片材料的适用工况、选型原则及国际标准，为压力容器制造提供专业参考。

一、垫片材料分类与基础选型原则

垫片材料需根据介质腐蚀性、温度压力范围及法兰结构进行选择。常用材料包括橡胶类、聚四氟乙烯（PTFE）、柔性石墨等，其适用边界如下：

· 橡胶垫片：如丁腈橡胶（NBR）耐海水、110℃以下蒸汽；三元乙丙橡胶（EPDM）适用于湿氯气、盐酸等腐蚀环境。

· 石棉橡胶板：因环保限制，国际项目需谨慎使用。

· 增强柔性石墨：耐高温（-240~650℃），适用于冷冻水或高温工况。

· 聚四氟乙烯：耐强酸强碱，但需注意温度与压力限制。

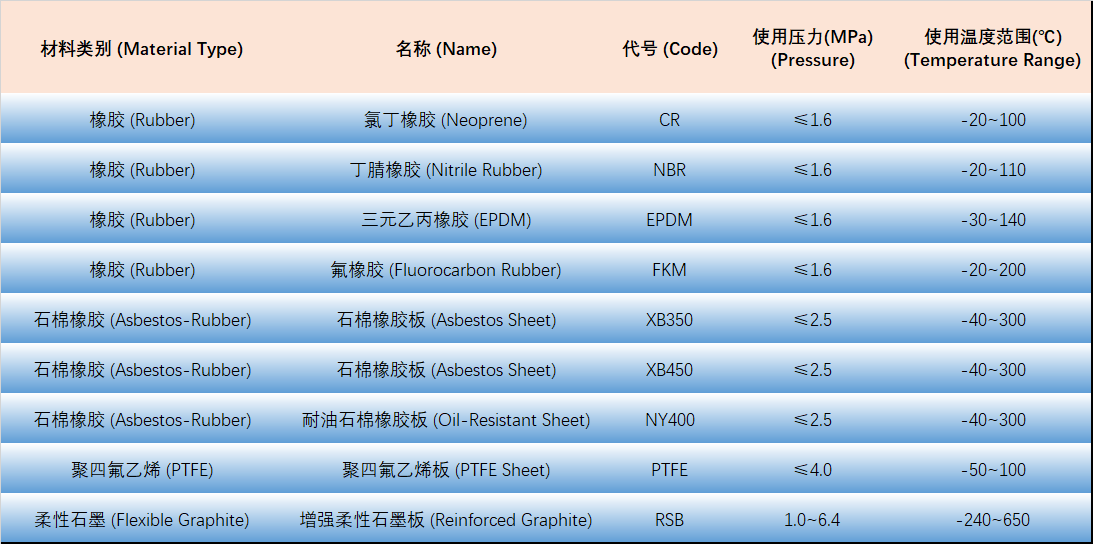

下表为常见垫片材料的工况范围：

二、特殊工况下的选型要点

1. 高温高压环境：

o 气体介质或高压工况禁用无包边高强石墨垫片；

o 温度压力波动场合需选用回弹性好的垫片（如波齿复合垫或带环缠绕垫）。

2. 腐蚀性介质：

o 剧毒、强腐蚀介质禁用石棉橡胶垫片；

o 不锈钢法兰用石墨垫片时，氯离子含量需≤50ppm。

3. 法兰结构匹配：

o PN≤1.6MPa的法兰若采用半金属垫片，需搭配刚性结构（如带颈对焊法兰）。

三、聚四氟乙烯垫片的进阶应用

PTFE垫片分为普通型（PTFE）、填充改性型（RPTFE）和膨胀型（ePTFE），其耐化学性优异，但需注意温度压力限值。例如：

· ePTFE垫片：适用温度-200~260℃，耐氯化钠、盐酸等介质；

· 国际品牌对比：如GORE-TEX（耐温315℃）、Garlock 3500系列（耐酸碱且符合FDA标准）等，为苛刻工况提供解决方案。

四、金属齿形复合垫片的优势与替代趋势

金属齿形复合垫片可在700℃、25MPa工况下保持密封稳定性，逐步替代缠绕垫片于高温高压场景（如加氢反应器、炼油换热器）。其核心优势包括：

· 抗径向坍塌：避免缠绕垫片易散架、压溃的问题；

· 适应热循环：回弹性能优，长期密封可靠性高。

结语

垫片选型是压力容器设计中的关键环节，需结合标准规范（如HG/T 20583）与实际工况进行综合判断。未来，高性能材料与智能化选型工具将进一步提升密封系统的安全性与经济性。
